你好放大器之集成運放的優勢:模擬之母

2013-11-20 11:59 來源:電子信息網 作者:蒲公英

集成運算放大器可以完成“所有的”模擬電路功能

集成運算放大器可以完成“所有的”模擬電路功能,不管是線性的還是非線性的電路,只要是能想到的幾乎都能實現。

在一般的放大電路中,常見的有:比例放大器、跟隨器、加法器、減法器、乘法器、除法器、對數電路、反對數電路、積分器、微分器、逆運算電路、波形發生器。除此之外還有高共模抑制比、高輸入阻抗的儀表放大器和微弱信號放大器;

為了獲得高輸出功率、高輸出電壓,在一般應用領域有:功率放大器、高壓放大器,穩壓器等;

在高速應用領域有:高速/寬帶放大器、高速驅動器等;

在數據轉換應用中還有A/D轉換、D/A轉換、采樣保持電路等。

如果需要放大電路功耗盡可能的低、工作電壓盡可能的低,有微功耗放大器、極低電源電壓放大器;

如果需要輸出電壓幅度接近電源電壓幅度,可與采用滿幅放大器得到滿幅度輸出的性能;

集成運算放大器可以構成電子濾波器,如低通濾波器、高通濾波器、帶通濾波器、帶阻濾波器等;

模擬/數字轉換以及數字/模擬轉換領域中,集成運算放大器是不可或缺的。例如采樣保持電路,這是非集成運算放大器所不能實現的。

在信號電平比較應用中,各種比較器是不可或缺的,要想精確地對輸入信號進行比較并得出正確結果就需要具有極高增益的比較器,比較器是一種特殊的集成運算放大器。有的信號比較還需要極快的速度,集成運算放大器中的比較器具有極快的響應速度。

集成運算放大器可以盡可能的簡化電路

應用集成運算放大器可以盡可能的簡化電路,通過下面的例子可以看到應用集成運算放大器構成的電子線路的簡潔與優勢。

跟隨器

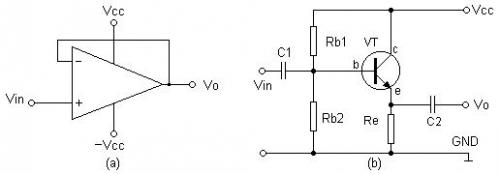

用集成運算放大器可以構成盡可能簡化的電子線路。例如跟隨器電路僅僅需要集成運算放大器就可以了,不需要外接元件,也不需要計算工作點和調試。應用集成運算放大器構成的跟隨器和應用分立元件構成的跟隨器電路如圖。

1


集成運算放大器構成的跟隨器和分立元件構成的跟隨器電路

圖中,(a)為應用集成運算放大器的跟隨器電路,(b)為應用分立元件構成的跟隨器電路??梢钥吹綉眉蛇\算放大器構成的跟隨器電路比應用分立元件構成的跟隨器電路簡單得多。

1 2 >
