濕度測量裝置:基于監視解決方案LTC2991的干濕計

2013-10-25 17:34 來源:電子信息網 作者:蒲公英

在用于系統監視器應用時,LTC2991用來測量大型電路板上的電源電壓、電流和溫度。當用價值一美分的MMBT3904晶體管作為溫度傳感器時,該器件還能提供±1℃的準確度,從而使其非常適用于很多儀表應用。溫度是測量最多的物理參數,而且傳感器選擇隨著準確度要求、耐用性、成本以及與所測量介質兼容性的不同而不同。價格便宜的NPN晶體管非常適用于要求一次性傳感器或那些需要大量傳感器的應用。

干濕計:它并不像名字那么高深嚇人

干濕計是一類濕度表,是一種測量相對濕度的裝置。干濕計采用兩個溫度計,一個干 (干球),而另一個則用浸透蒸餾水的布覆蓋溫度計 (濕球)。可用風扇或者靠擺動干濕計 (如同“懸掛式濕度計”一樣) 使空氣經過兩個溫度計。然后,根據干球和濕球溫度,用配有濕度計算圖的查找表計算濕度?;蛘?,有一些方程可用來計算濕度。以下方程就是用來測試該電路。

1

2

圖1顯示了基于LTC2991的干濕計。兩個晶體管連接到適當?shù)腖TC2991輸入時,提供濕球和干球溫度讀數。

3

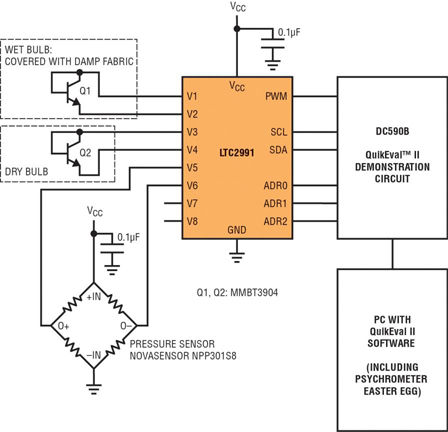

圖1:采用LTC2991構成的簡單干濕計

上述方程包括大氣壓力這個變量,這里該變量的值通過Novasensor NPP301-100氣壓傳感器確定,通過為差分輸入而配置的信道X測量該傳感器。在100kPa氣壓時(海平面壓力大約為 101.325kPa),滿標度輸出為每伏激勵電壓20mV。

LTC2991還可測量自己的電源電壓 (在這個電路中,該電壓就是用來激勵壓力傳感器的電源軌)。因此,很容易從壓力傳感器計算成比例的結果,從而消除了激勵電壓造成的誤差。

1 2 >
溫度傳感器 LTC2991 干濕計
