ISO26262道路車輛的功能安全國際標準已經通過。車企實施這項標準是自利的事，因?yàn)榭梢詼p少出事故后的賠償損失，同時也是爭取客戶的競爭手段之一。所以，回顧已有的實踐是非常必要的。參考文獻指出，ISO26262強調了安全的管理與安全的文化理念。安全不再僅是一種事后的風險評估，他還建議用參考文獻系統原理性過程的風險分析方法(system theoretic processhazard analysis method)實施ISO262 62。在這種方法中人、組織、機器等相互之間信息傳遞出錯的過程及其風險都要加以評估。作為車輛控制設備間的信息傳遞，當前的車輛中主要是CAN總線，CAN總線幀的丟失、錯幀漏檢、送達次序的錯誤、超過時限等帶來的風險均應定量地分析。
筆者在本刊就CAN總線的隱患發表過若干文章，簡單地講，主要有2個致命的隱患：非常大的錯幀漏檢率，比Bosch公司聲稱的大幾個數量級;由于協議規則間的不匹配，連續出錯造成的等效離線，可能的持續時間很長。這2種錯誤單獨發生就會影響安全性，如果連著發生風險就更大：發生第1個故障時應用會收下錯誤的原始數據，接著發生的第2個故障將阻斷數據刷新，從而使應用的錯誤持續一段時間，造成系統的安全事故。
1 錯幀漏檢造成的值域失誤

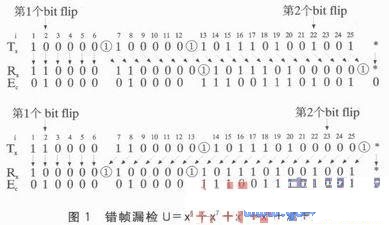

圖1是發生位錯(bit flip)而產生錯幀漏檢的2個例子，具體構造方法可見參考文獻。它們都滿足差錯Ec=U·G，其中G是CAN總線的CRC生成多項式G=(110o，0101，1001，1001)。圖中，Ec=U·G=(1000，0010，0001，1100，1110，1001)。由于Ec是G的倍數，所以CRC檢驗不出錯。
構造錯幀漏檢的例子時，第1個1的作用是確保填充規則在第6位后發生，這個1既可以是發生在DLC中的代碼，也可以視為數據域中填充進來的1。所以它的值可以不考慮作Tx與Rx的值。在此種情況下，如果第1個位錯發生在Tx的第2位，收到的Rx值將是Tx的33倍，或者1/33。如果將第1次位錯發生在1后面幾位，Rx值也會比Tx變化很多倍。
2 等效離線發生的概率
等效離線的發生有3個條件：①節點已經在消極報錯狀態(error passive status);②該節點發生了局部錯;③由于在消極報錯幀分界符內遇到其他節點掛起待發幀的發送而造成連續出錯。要考慮的是由于誤碼而報錯的概率與處于總線峰值負載的概率。
消極報錯幀規定：在發送連續隱位時讀回6個連續的相同位時視為報錯標志發完，然后開始發隱位，讀回隱位時作為消極報錯幀分界符開始，開始后必須有連續7個隱位，如內又有顯位，就作為新錯，節點要重發消極報錯幀。
對于消極報錯發送節點，發生局部錯的位置有2種。在ACK分界符前時，消極報錯標志的連續隱位會被接收節點以填充規則檢驗、CRC檢驗發現有錯，引起接收節點報錯。它們的主動報錯幀的連續6個顯位決定了發送節點消極報錯幀報錯標志結束時間的同步，不會發生分界符內出錯的情況。
