基于51單片機的PS2轉USB的協議轉換器

為了出差方便，筆者購置了筆記本電腦，由于筆記本電腦已淘汰了PS2接口，于是家中的PS2鼠標就被閑置了起來，筆者突發奇想，USB鼠標可以通過一個簡易的轉接器插到臺式機的PS2口中使用，反過來行不行呢?筆者做了試驗，結果卻很失望，根本不行?？磥硇枰肀脔鑿?，于是，一不做二不休，用PDIUSBD12和51單片機設計了一個PS2轉USB的協議轉換器。原本其實并不抱太大的希望，結果卻神奇般地成功了，而且不需要另外編寫驅動，采用USB直接供電，識別為USB鼠標，十分好用，現將制作成果分享如下。

硬件設計

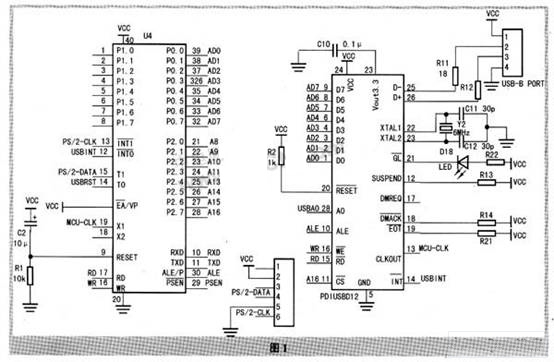

電路原理圖如圖1所示。

其中鼠標PS2接口的引腳定義如圖2。

電路的主體為ATMEL公司的51系列芯片ATMEL89S52(以下簡稱S52)和PHILIPS公司的并行傳輸USB接口芯片PDIUSBD12(以下簡稱D12)。S52相信讀者已經非常熟悉了，最高24MHz的主頻，256字節的RAM，4組8位I/O口，沒有什么特別的功能，一切中規中矩，本設計在此僅用到一個外部中斷。但這同時也說明，任何51內核(帶總線)的單片機都可以適用。

PDIUSBD12是應用十分廣泛的并行接口USB控制芯片，作為實現USB接口的標準組件，D12使設計者能夠靈活選擇合適的MCU，用最經濟最快的方式實現USB外設的解決方案。

S52主要完成PS2接口鼠標的控制與數據獲取，并通過PDIUSBD12與PC完成鼠標協議數據的傳輸。

為了精簡電路，S52使用D12的可編程時鐘源，通過編程輸出高達24MHz的時鐘，供S52使用;觀察調試輸出的Uart波特率需要為19200bps，便于快速輸出信息，不耽誤正常的USB枚舉。
