1 引 言
直接轉矩控制是一種高性能的交流調速技術，它直接在定子坐標系下分析交流電機的數學模型，控制電動機的轉矩和定子磁鏈，簡化了系統的結構。但是直接轉矩控制強調轉矩和定子磁鏈控制，對轉矩和定子磁鏈空間位置計算精度要求很高，因而系統構成比較復雜，要實現有效的直接轉矩控制，高性能的單片機是必不可少的。德州儀器的TMS320F240數字信號處理單片機專門針對電機控制系統設計，本文介紹它在直接轉矩控制中的應用。
2 直接轉矩控制系統簡介

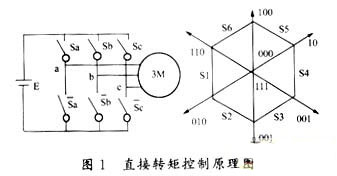

直接轉矩控制系統原理圖如圖1。
在圖1中，適當控制逆變器的開關Sa、Sb、Sc(包括Sa、Sb、Sc下橋臂非門)的狀態，就能夠得到八種空間矢量電壓，除兩種是0矢量外，另外六種矢量構成正六邊形的六條邊，在異步電機上得到旋轉的定子空間磁場，并且通過0電壓矢量調節定子磁場的平均旋轉速度。
為了得到圖1中的正六邊形軌跡磁場(用來替代三相交流電產生的圓形軌跡磁場)，確定磁場的空間位置成為重要的工作環節。根據
-isRs)dt可以求出定子磁場的大小，但為了減少電壓和電流傳感器的數量，通常只使用兩相傳感器，通過計算再得出另外一相電壓和電流。
3 控制系統的硬件組成
本系統以TI公司的TMS320F240數字信號處理單片機為核心，控制日本FUJI生產的IPM(智能功率模塊)，從而把直流電壓轉換成交流矢量電壓，驅動異步電機運轉。其基本工作過程是：首先根據外部給定的轉速和轉矩要求，計算出定子磁場的幅值，然后建立定子磁場，最后施加工作電壓產生旋轉定子磁場。因此，我們按照?qǐng)D2的硬件結構結合DSP單片機的特點設計系統。
