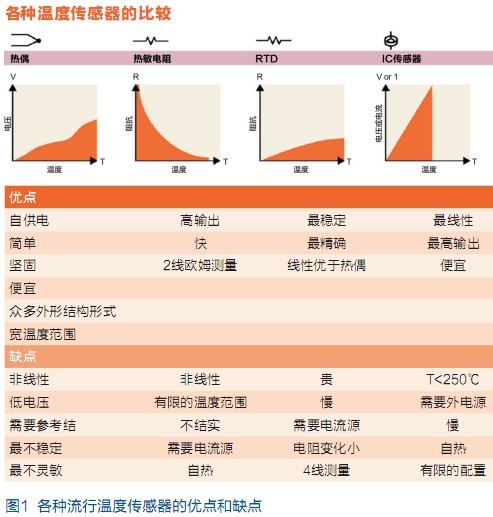

如果您要進行可靠的溫度測量，就需要為您的應用選擇正確的溫度傳感器。熱電偶、熱敏電阻、鉑電阻(RTD)和溫度IC是測試中最常用的溫度傳感器。
熱電偶
熱電偶是溫度測量中最常用的傳感器。其主要好處是寬溫度范圍和適應各種大氣環境，而且結實、價低，無需供電，尤其最便宜。熱電偶由在一端連接的兩條不同金屬線(金屬A和金屬B)構成，如圖1所示。當熱電偶一端受熱時，熱電偶電路中就有電勢差?？捎脺y(cè)量的電勢差來計算溫度。

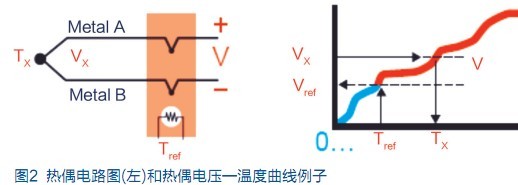

不過，電壓和溫度間是如圖2所示的非線性關系，溫度變化時電壓變化很小。例如J型熱偶在0℃時產生的電壓為50mV，每1℃的溫度變化只產生5mV量級的電壓變化。您需要用精密的測量設備來測量如此小的電壓。此外，熱偶也是最不靈敏和最不穩定的溫度傳感器。
由于電壓和溫度是非線性關系，因此需要為參考溫度(Tref)作第二次測量，并利用測試設備軟件和∕或硬件在儀器內部處理電壓—溫度變換，以最終獲得熱偶溫度(Tx)。Agilent34970A和34980A數據采集器均有內置的測量了運算能力。
簡而言之，熱偶是最簡單和最通用的溫度傳感器，但熱偶并不適合高精度的應用。
