0 引言
隨著人們對地鐵列車乘坐舒適性的要求越來越高,作為地鐵列車核心組成的牽引系統就必須有越來越高的動態調速性能。廣州地鐵 3 號線是國內第一條快速( 120 km/h) 運營的地鐵線路, 試運營半年多以來其列車優良的牽引性能得到了乘客的好評, 穩定而可靠的牽引系統減少了車輛的維護工作量。本文詳細介紹了該車輛采用的 SITRAC 牽引控制系統的控制結構、算法, 并結合該系統在廣州地鐵 3 號線列車上的實際應用證明了無速度傳感器控制系統的可靠性和穩定性。
1 無速度傳感器矢量控制的基本原理

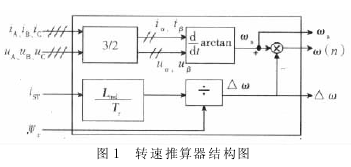

所謂無速度傳感器變頻調速控制系統就是取消了變壓變頻調速系統的速度檢測裝置, 通過間接計算法求出列車運行中牽引電機的實際轉速值作為轉速的反饋信號。我們把計算轉速實際值的這一模型稱之為轉速推算器。它的基本組成原理是: 在電機的定子側裝設電壓傳感器和電流傳感器, 通過檢測三相電壓 uA, uB, uC 和三相電流 iA, iB, iC。根據 3/2 變換( 矢量控制中三相軸系到二相軸系的變換) 靜止軸系中的兩相電壓 usα, usβ 及兩相電流isα, isβ, 由定子靜止軸系( α- β) 中的兩相電壓、電流可以推算定子磁鏈, 估算電機的實際轉速。轉速推算器的結構如圖 1 所示。
由于轉速推算器受轉子參數的影響, 因而基于轉子磁鏈定向的轉速推算器還需要考慮轉子參數的改變。此外, 轉速推算器的實用性還取決于其精度和快速性。隨著計算機運算性能和運算速度的不斷提高, 現代矢量控制方法已經能夠非常精確地以高度的動態性控制感性設備中的磁通和力矩。同時為了抑制高頻的機械振動, 優化牽引系統部件的電磁噪聲并能夠獲得盡可能低的可預見的諧波電流, 就有必要使用校準并且優化過的 IGBT 控制脈沖。西門子公司新推出的牽引控制系統 SITRAC 不但滿足了這一尖端的要求, 更重要的是實現了無速度傳感器的控制。這一新的控制特點減小了驅動器的復雜性并且增強了系統的可靠性。SITRAC 的控制特點有:
1) 無速度傳感器運作增強了系統可靠性;
2) 高度動態性的設定值有效衰減了電氣和機械影響;
3) 高度的擾動動態性: 通過抵抗由軌道和電源系統引起的擾動, 增強了牽引系統的穩定性;
4) 先進的優化脈沖模式: 較高的轉換利用, 限制了對電源系統和機械的反應;
5) 脈沖模式中連續的交叉點: 高的轉換利用率, 連續的無沖擊工作;
6) 自我調節, 自動參數識別, 自動牽引系統自檢: 簡化調試, 改善了診斷和維護;
7) 高級編程語言“Ansi- C”: 獨立硬件;
8) 集成的軟件模擬, 較短的開發時間, 完善的軟件設計增強了軟件的質量。
2 系統的控制結構

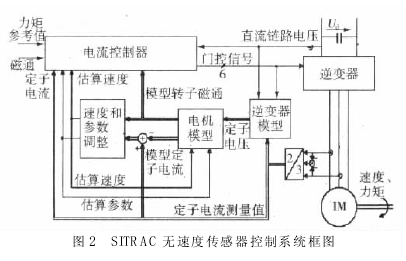

圖 2 是 SITRAC 無速度傳感器控制系統的框圖。此控制模型圖解了一個完整的逆變器模型, 圖中的電機模型是用來為電流控制器計算機械設備模型的定子電流和磁通空間矢量。電機模型的輸入僅僅是定子電壓空間矢量和估算速度以及同樣是估算值的機械參數。在這個系統中電機電壓不是由測量得到而是通過逆變器門控信號、直流電壓測量值、電機電流和相關的 IGBT 參數重新構建。電機速度是通過電流空間矢量測量值和模型定子電流空間矢量進行比較而估算得到。
