LED顯示以其使用方便，價格低廉等優點而得到廣泛應用。它的顯示接口按驅動方式可分為靜態顯示和動態顯示兩種。靜態顯示雖然亮度高，無閃動，但具有功耗大，占I/O口多，成本高等缺點。在I/O口緊張的情況下大多采用動態顯示方式。目前，市場上有許多專用的動態顯示接口芯片可供選擇。但是，這些芯片價格普遍較高，而不適合在廉價系統中應用。有些專用芯片(如MC14489)采用硬件譯碼方式，顯示的信息量有限，難以滿足各種要求，影響了它的應用。在此介紹一種價格低廉，效果良好的LED動態顯示電路，通過軟件譯碼，串行顯示方式，節省大量I/O線，不僅能顯示數字，而且可以顯示大部分英文字母。
1 硬件說明及工作原理
主要硬件包括：單片機PIC12C508，2片移位寄存器74HC595，8個LED數碼管，8個220 Ω左右的限流電阻。
1.1 PIC12C508的介紹
PIC12C508是MICROCHIP公司開發的具有低價格、低功耗、高性能、8位、全靜態等特點的CMOS單片機。它采用RISC結構，有著廣泛的應用范圍，尤其適用于便攜式電子產品。

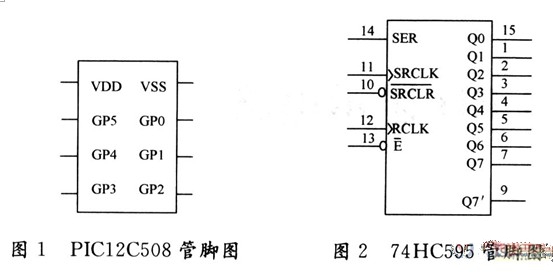

PIC12C508引腳圖(見圖1)說明如下：
