A/D接口轉換器用于實現模擬量→數字量的轉換，按轉換原理可分為4種，即：計數式A/D轉換器、雙積分式A/D轉換器、逐次逼近式A/D轉換器和并行式A/D轉換器。
目前最常用的是雙積分式A/D轉換器和逐次逼近式A/D轉換器。雙積分式A/D轉換器的主要優(yōu)點是轉換精度高，抗干擾性能好，價格便宜。其缺點是轉換速度較慢，因此，這種轉換器主要用于速度要求不高的場合。
另一種常用的A/D轉換器是逐次逼近式的，逐次逼近式A/D轉換器是一種速度較快，精度較高的轉換器，其轉換時間大約在幾μs到幾百μs之間。通常使用的逐次逼近式典型A/D轉換器芯片有：
(1)ADC0801~ADC0805型8位MOS型A/D轉換器(美國國家半導體公司產品)。
(2)ADC0808 / 0809型8位MOS型A/D轉換器。
(3) ADC0816 / 0817。這類產品除輸入通道數增加至16個以外，其它性能與ADC0808 /0809型基本相同。

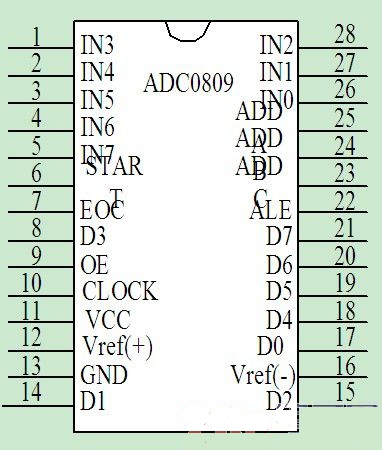

典型A/D轉換器芯片ADC0809
ADC0809是典型的8位8通道逐次逼近式A/D轉換器，CMOS工藝。
1. ?ADC0809的內部邏輯結構
ADC0809內部邏輯結構如圖所示。
