當今社會，GPS衛星定位系統早已廣泛應用于人們的社會生活中，如交通工具導航、個人定位服務等。但在某些情況下，由于物體遮蔽、散射等原因，我們無法實時接收到GPS衛星信號(比如列車進入隧道)。所以有必要研究在GPS信息缺失的情況下，如何通過一定的算法產生模擬GPS信息，從而實現全天候的無縫位置感知。這在某些對位置信息敏感的場合中就顯得非常急迫和重要。
1 慣導芯片簡介
ADIS16003是ADI公司的一款低成本、低功耗，具有SPI接口的雙軸加速度計，屬M(fèi)EMS傳感器件。它可以測量動態和靜態加速度并以數字量輸出，測量范圍最小可以達到±1.7 g，同時還集成了溫度傳感器，可用于慣性導航、振動檢測和穩定性測試等場合中。
SPI是串行外圍設備接口，是Motorola公司首先在其MC68HCXX系列處理器上定義的。目前已廣泛應用在EEPROM、Flash、實時時鐘、A/D轉換器以及數字信號處理器和數字信號解碼器之間，是一種高速的全雙工同步通信總線。SPI通信只需要4根線，分別為SDI(數據輸入)、SDO(數據輸出)、SCK(時鐘)和CS(片選)。通信是通過數據交換的方式完成的。SPI接口使用串行通信協議，由SCK提供時鐘脈沖，SDI、SDO則基于此脈沖完成數據傳輸。數據輸出通過SDO線，數據在時鐘上升沿或下降沿時改變，在緊接著的下降沿或上升沿被讀取，完成一位數據傳輸。數據輸入也使用同樣的原理。

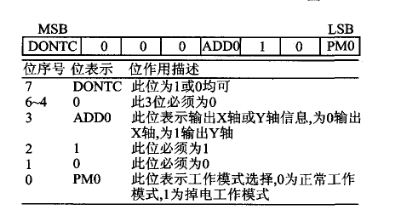

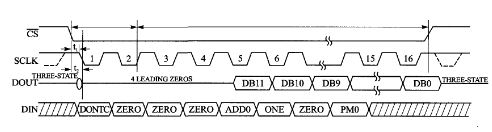

ADIS16003的SPI接口通信時序及控制寄存器配置如圖1、圖2所示。其中，常用控制字為00000100和00001100，分別表示以正常模式采集X軸和Y軸雙軸軸向加速度。
ADIS16003的SPI接口通信時序
控制寄存器配置
2 系統工作原理及主要控制信號說明
本文研究了如何在移動端GPS信息缺失的情況下，使用SPI協議建立FPGA與慣導芯片ADIS16003之間的通信，從而獲取移動物體當前的加速度。DSP將通過EMIF接口讀取此加速度，并根據之前有效的GPS信息推算出當前的概略GPS信息(經緯度、速度和時間等)。
2.1 工作原理
FPGA驅動ADIS16003慣導芯片工作包括初始啟動和正常啟動兩種模式。
(1)初始啟動模式
FPGA上電復位時自啟動ADIS16003芯片，配置ADIS16003控制寄存器，并讀取芯片測得的雙軸軸向加速度初始值，存儲到EMIF接口的0x068～0x069地址空間供DSP讀取，用作誤差校正之用(此模式工作在移動端處于靜止?fàn)顟B(tài)時，且此模式僅由DSP讀取1次)。
(2)正常啟動模式

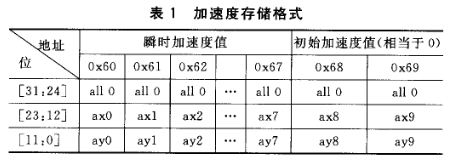

初始啟動模式完成之后，F(xiàn)PGA將自動轉入數據采集階段，源源不斷地通過SPI接口從ADIS16003芯片中采集雙軸軸向瞬時加速度，以備DSP使用。加速度每秒采集8次，每隔0.125 s采集一次。每秒都將得到8組結果，分別為ax0ay0、ax1ay1、ay2ay2、ax3ay3、ax4ay4、ax5ay5、ax6ay6和ax7ay7，存儲于FGPA內部的8個中間寄存器單元reg0～reg7(非EMIF接口，每個輸出結果為12×2位，存儲于32位的寄存器組中)，并隨著時間的推移不斷地刷新。這么做的目的是確保這8個寄存器組中始終保存有最近1 s的移動物體加速度信息，以保證加速度信息的準確性和有效性。當CPU通過GPS接收天線檢測到GPS信息丟失時，CPU通過PCI接口給FPGA配入spi_cmd_val信號(高電平有效)，同時通過HPI接口給DSP寫入信息丟失前2 s的GPS信息(包括經緯度、速度和時間)，作為定位基點。FPGA檢測到spi_cmd_val信號有效后，立即將中間寄存器單元reg0～reg7中存儲的瞬時加速度送入EMIF接口的0x060～0x067地址單元(32位)，同時拉高int_spi_done信號，產生外部中斷(拉低DSP的引腳)通知DSP從EMIF接口讀取加速度信息，并通過后續軟件算法進行信號處理，轉化為移動端經緯度信息。再通過DSP的HPI接口上報給CPU，從而使高層獲取移動端當前GPS信息，即完成了GPS位置信息的模擬。加速度存儲格式如表1所列。其中包括初始和瞬時加速度值，共占用32位EMIF接口10個地址單元。
表
