D類放大器逐漸成為高端家用A/V設備以及移動設備的首選拓?fù)?，能夠幫助設計者實現高性能與小尺寸組合，而這正是全世界用戶所期望和需要的?，F(xiàn)在，高集成度D類放大器件，包括單個封裝內的整個放大器模塊 - 的出現讓企業能夠更快地將價格極具競爭力的新產品推向市場，并且其音頻性能達到或者超過了傳統的模擬放大器。
D類音頻放大器可以在90%左右的效率水平下運行，讓設計者能夠利用小型散熱器或者無需散熱器即可提供極高的音頻輸出。這樣就能夠?qū)崿F(xiàn)新的小型音頻產品，而這是利用傳統的模擬AB類放大器無法實現的。
然而，從頭設計D類放大器并非易事。巨大的挑戰在于確保放大器能夠安全運行。但是，如果可以實現這一點，音頻性能或多或少是可以預知的，并且主要取決于所用元件的質量。
本文將比較AB類和D類放大器的設計與性能，介紹D類設計相關的主要挑戰，說明更高的集成度如何幫助工程師更快的完成設計和實現成本與性能目標。
模擬與數字放大器設計
多年以來，AB類模擬拓?fù)湟褟V泛用于整個音頻行業。AB類操作結合了A類操作(其中，輸出晶體管永遠不會關閉，導致功耗居高不下)和B類操作(其中，每個器件都只會接通半個信號周期(180度)，從而大幅降低了功耗)。在AB類放大器內，各個輸出器件都會接通200度左右，犧牲了一定的能效，但是產生了少量重疊，從而減輕了一個器件關閉，另一個器件接通時的交越失真。
為了利用AB類放大器實現盡可能最高的音頻保真度，設計者必須以最佳的方式偏置晶體管，以便操作保持在線性區域內和將交越失真最小化。器件選擇和電路布局也會影響聲音的質量和類型，從而讓設計者能夠針對某些應用和環境優化之。通常，AB類放大器的工作效率為30-35%。這比純A類設計15-30%的效率高得多，但是需要添加大型散熱器，從而增加了成品的成本和體積。
過去，設備采購商易于接受高級高保真音響和音/視頻設備體積大的問題。然而，當今對高性能移動設備和更流行的超薄家用多媒體系統的需求越來越需要能夠提供同等或更高音質、占用的PCB面積更小、工作效率更高、能耗更低、需要更少散熱器的數字放大器。
在D類放大器中，輸出晶體管是在開關模式下運行，而不是在線性區域內運行，這樣就讓設計者能夠提供當今終端用戶期望的外形更小巧、能效更高的產品。在輸出端，利用低通濾波器去除開關載波信號及其諧波，從而產生高質量放大音頻信號。

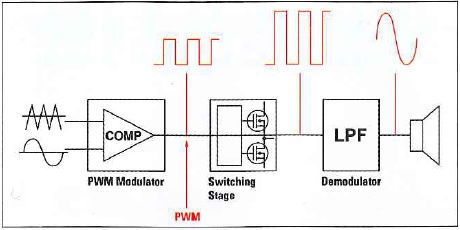

D類放大器的通用功能模塊如圖1所示。將輸入音頻信號與高頻鋸齒波形對比，生成輸入的脈寬調制方波表達式。鋸齒波頻率通常在400kHz上下。這正好在音頻信號頻率范圍之外，因此有助于簡化輸出濾波器設計。
圖1：D類放大器的主要功能模塊。
然后，音頻信號的脈寬調制等效信號被用于驅動放大器輸出級，它是全橋或者半橋MOSFET陣列。輸出拓?fù)溥x擇取決于系統要求，例如成本、功率輸出和電源設計。例如，半橋輸出級需要正、負供電。另一方面，全橋能夠由單電源供電，并且還能為給定的電源電壓產生較高的輸出。
在這兩種情況下，輸出MOSFET的特性均針對D類音頻放大器操作進行了優化，從而能夠?qū)崿F(xiàn)效率最大化，并保證低總諧波失真+噪聲(THD+ N)和EMI。這需要低導通電阻(用于在終端產品內實現高電源密度)以及優化的柵極電荷和體二極管反向恢復特性(用于實現快速且高效的交換)。
放大的音頻信號包含在MOSFET橋輸出端處的方波內。低通濾波消除了音頻外頻率，恢復了純音頻信號以便驅動揚聲器。
D類設計挑戰
由于功率晶體管不是處于硬開狀態，就是處于全關狀態，所以設計者無需做任何調整就可以優化性能。然而，PWM變換級必須得到很好的保護，并且需要精確的柵極控制和低脈寬失真，以及高、低端驅動信號要匹配，方可將死區時間最小化，進而實現最佳線性度。
開發風險很高，設計D類放大器本來就是一個功率電子挑戰，需要具備開關控制和保護電路設計方面的知識。如果設計階段沒有正確解決這些問題，那么原型就可能無法運行或者在測試時出現災難性的故障。如果發生了這類故障，那么查明和修正這些缺陷就會非常困難，并且還會額外增加成本和導致項目延期完成。
參照圖1，就能夠確定與放大器的主要功能模塊相關的主要設計挑戰了。
誤差放大器和噪聲隔離
音頻放大器的主要品質因數為噪聲和總諧波失真(THD)。在D類放大器中，這些是由缺陷造成的，包括有限的開關時間、過上/下沖和電源波動。要將這些影響降至最低水平，就需要仔細設計適當?shù)恼`差放大器，它能夠通過比較輸入和輸出音頻信號來修正輸出級內的缺陷。然而，A類或AB類設計所用的典型誤差放大器不適于D類音頻放大器的嘈雜環境。購買合適的運算放大器和確保足夠高的抗噪性可能會很困難而且代價高昂。
就噪聲隔離而言，D類拓?fù)湟笄?、后端要盡可能地靠近彼此。在分立式解決方案中，設計者必須決定如何將輸入端的噪聲敏感型模擬電路與輸出級產生的潛在破壞性開關噪聲隔離開來。集成式D類放大器模塊讓設計者能夠繞開這些挑戰。然而，利用適當?shù)钠骷?個電路之間實現充分的電隔離至關重要。
PWM比較器和電平移位
誤差放大器處理完輸入音頻信號并產生形狀適當?shù)妮敵鲋?，比較器會將該模擬信號轉換成脈寬調制(PWM)信號。
柵極驅動和MOSFET開關
柵極驅動級接收來自于比較器的PWM信號。這個階段，在高端和低端MOSFET的導通相之間插入死區時間，用以防止過大的電流流過電橋。死區時間消除了輸出MOSFET開關延遲時間的影響，開關延遲會產生破壞性直通電流通行，因此能夠保證安全操作。然而，插入死區時間還會導致非線性，從而產生不必要的失真。
精確的柵極控制是實現高音頻性能的關鍵。柵極驅動器必須具有脈寬失真低的特性，并且高、低端柵極驅動器級之間要匹配。這2個特性對于將死區時間最小化以便實現線性放大器性能而言至關重要。事實上，死區時間插入通常被視為D類放大器交換級設計中最關鍵的部分。
保護電路
由于MOSFET的功耗與負載電流的平方成正比，所以保護電路通常要監測負載電流，以便防止在過載條件下發生MOSFET故障。外部分流電阻器通常用于負載電流檢測，但是電阻選擇和噪聲濾波等方面也很關鍵。這會增加整個解決方案的成本和物理尺寸，并且會拖延項目完成時間。
還需要保護電路來解決由于功率級的關鍵電流環路通道內的雜散電感而產生的其它開關噪聲的影響。
