目前，患者輸液必須有人盯住吊瓶，當藥液快盡時，及時告訴醫生。手術后的患者，夜間要換幾瓶藥，給護理人員造成很大的工作負擔。
我們試制了一種輸液監護器，患者輸液時將小探頭夾在輸液器的液斗上，吊瓶藥液滴盡時，液斗里藥液平面下降，液斗里液面下降到一定值時監護器即發出報警聲，提醒醫護人員換藥。經實驗，靈敏度和準確性都很好。
一、電路原理

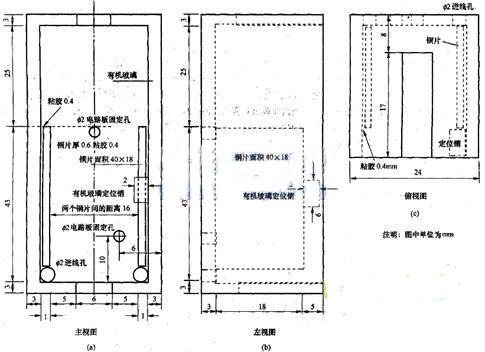

本設計采取了非接觸性的取樣方式——電容法。它是在透明有機玻璃框架內側貼兩片銅片組成液位傳感器，見圖1。輸液時，輸液器的液斗夾在兩個銅片之間。我們知道，電容的容量與兩個極板中間的介質有關，液體介質就比空氣介質容量大。從而用測量兩個銅片之間電容量的方法取得液位信號。圖1是用有機玻璃片制成外殼(用膠粘成)。正面敞開，卡在液斗上，還能直接看見液斗液位。兩個銅片的電容量與液位高低成比例。液位下降則電容減小，監護器測得的電壓也減小，通過放大和比較，小于設定值時，揚聲器就發出提醒聲音(輕微的救護車的聲響)。

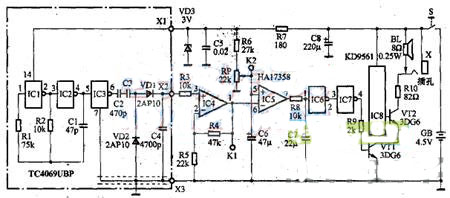

輸液自動監護器電路見圖2。非門IC1、IC2、IC3與電阻R1、R2及電容C1組成振蕩器，產生交流振蕩信號。
