0 引言
便攜式電子產品以電池作為電源。隨著便攜式產品的迅猛發展，各種電池的用量大增，并且開發出許多新型電池。近年來開發的高能量密度的鋰離子電池具有體積小、容量大、待機時間長等特性，非常適合便攜式系統的應用。
在便攜式電子產品的設計過程中，其電源管理模塊的設計是十分重要的，因為這關系到整個系統工作的穩定性、持續性及快速恢復的能力問題。尤其是在使用鋰電池作為系統電源時，其電源管理模塊的作用更加突現。本文針對鋰電池充電的特點，介紹了一種基于bqTINY-II的便攜式電子心音檢測儀電源管理模塊解決方案。
1 鋰離子電池充電過程
鋰系列(鋰離子或鋰聚合物)電池的充電過程分為3個階段，如圖1所示。

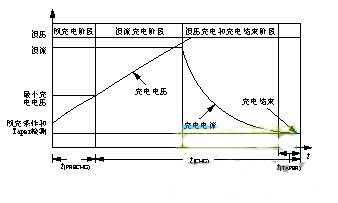

圖1 三階段充電流程圖
第一階
段為檢驗和預充電階段。該階段主要的任務是：驗證電池的溫度并將其調整到適合快速充電的范圍內;檢測電池電壓并將其提高到一個安全水平。溫度檢驗和預充電提高了電池的安全性和使用壽命。
第二階段將以“1C”或略低的電流進行恒流充電。一旦電池達到它的電壓限幅4.1V或4.2V，則已完成對大約70%的容量的充電，并進入第三階段充電。
第三階段是對電池進行恒壓充電，為了使安全性和電量達到最大化，需要將充電電壓穩定在±1%的精度內。在恒壓充電階段，充電電流逐漸變小，并且在大多數情況下，當這個充電電流接近快速充電電流的10%，即C/10時，充電過程就結束了。
2 基于bqTINY-II的電源管理模塊
bqTINY-II是TI推出的電池充電管理芯片，它為電源系統設計人員帶來一套集成解決方案。該芯片將自動電源選擇、功率FET和電流傳感器、高精準度的穩流和穩壓能力、充電狀態顯示和充電中止等功能集為一體。它的一個重要特點是其可以選擇兩種充電模式，支持目前流行的USB接口充電。
bqTINY-II支持三階段的充電程序如圖1所示，包括預充電調節階段、恒流充電階段以及許多設備制造商都要求的高精準度恒壓充電階段。bqTINY-II的功耗極低，當系統未連接至電源時，bqTINY-II就會進入低功耗休眠模式，它此時只會從電池汲取非常少的電量。
