示波器的工作原理會被說的很多,通常介紹的也只是測試方法和改善對策,只要運用自如就可以了。在平時利用示波器進行測試測量時不知道大家有沒有運用到一些方法,那么本文就將利用示波器介紹看傳導的方法。
測YCAP之間的波形來改善
YCAP具體操作是先做一個小治具,用一個1NF、1000V的高壓瓷片電容和一個22K插件電阻串聯在一起,接下來就是要接在電路上,要注意的是既然是測YCAP當然是要無Y的條件下測得的。把做好的小治具搭接在你需要測試的板子上,電阻的一端接在反激電路中初級的靜點上即bulk電容端,另外電容端接在次級的靜點端即輸出地上,此時用示波器去測夾子夾在電容連接初級電容的一端,表筆夾在電容和插件電阻連接的地方。以上就是測試方法,尤其對LED驅動電源有很好的幫助,以上測試接的負載是LED燈,電子負載的反應速率可能不是很好。 接下來就是要看波形圖。

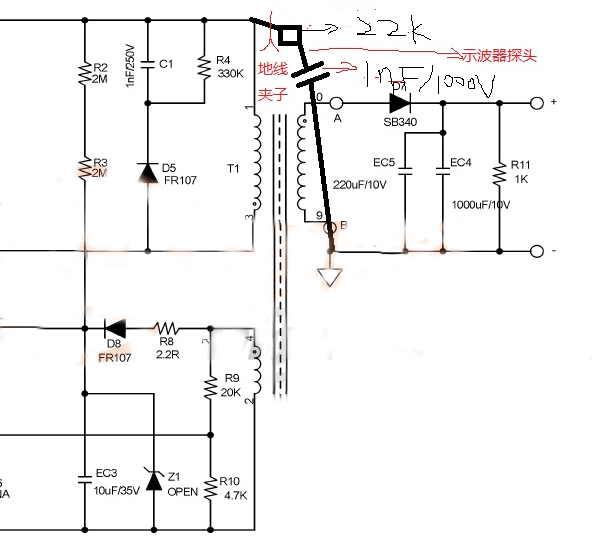

將Y電容先拿掉的示意圖:
