Analog Devices， Inc.(ADI)，全球領先的高性能信號處理解決方案*供應商和醫療成像行業的長期合作伙伴，最近推出業界首款8通道超聲接收器AD9671，集成片內JESD204B串行接口。通過集成該5Gb JESD204B接口，ADI 的全新AD9671 8通道接收器與其它數據接口標準相比，可減少多達80%的超聲系統 I/O 數據路由。減少路由可滿足制造商設計小型、高性能超聲系統的需要，在簡化超聲設備電路板設計的同時，更符合業界對更高數據速率、更多通道數和更佳圖像分辨率的要求。
AD9671接收器能夠調理8通道射頻到基帶頻率數據;與其他器件相比，可降低至少50%的系統FPGA(現場可編程門陣列)處理負擔。該器件集成了低噪聲放大器、可變增益放大器、抗混疊濾波器以及14位模數轉換器，具有業界最高的采樣率(125 MSPS)和信噪比(75 dB SNR)性能，超聲成像質量更佳。8通道接收器是加入 ADI 獲獎超聲接收器產品陣容的最新產品，專為中到高端便攜和手推車式超聲系統而設計。

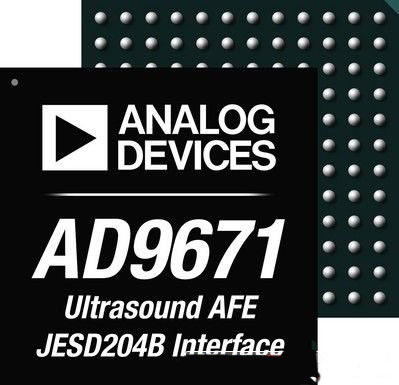

圖 ADI集成JESD204B串行接口的8通道超聲接收器AD9671
業界評價
ADI 公司醫療保健部副總裁 Pat O’Doherty 表示：“借助首款集成數 Gb、串行數據鏈路的8通道超聲接收器，我們可讓超聲設備設計工程師減少他們數據轉換器和 FPGA 之間的互連數目。通過集成 JESD204B 串行接口，AD9671接收器不僅簡化了 PCB 設計與調試，還可讓制造商進一步降低設計成本、縮小系統尺寸，同時保持出色的整體系統性能?！?
AD9671 8通道超聲接收器集成數字 I/Q 解調功能
與 ADI 不久前發布的 AD9670 8通道超聲接收器一樣，AD9671集成的數字I/Q 解調器、可編程振蕩器和16抽頭 FIR(有限脈沖響應)抽取濾波器可降低 FPGA 數字帶寬需求，同時額外將多通道合成為單 CML(電流模式邏輯)數據通道。AD9671還使用模擬 I/Q 解調器提供連續波 (CW) 處理路徑，具有13階諧波抑制，可讓設計人員減少濾波器的數量以降低系統成本、降低設計的復雜度并提升信號靈敏度。它的連續波 (CW) 模式輸出動態范圍為每通道大于160 dBc/√Hz。
