RS485自從被定義及開發以來，一直廣泛用于數據的終端傳輸中。小到汽車內部的通信系統、多媒體網絡，大到工業控制、機電一體化領域都在使用RS-485接口芯片。在技術不斷進步的時代，根據市場及工程師的各項需求，RS-485芯片也演變出很多不同的類別，以方便使用在各種不同的環境下，大到最精確及穩定效果。今天我們就來詳細了解下RS485芯片的詳細的接口標準、類型以及應用中所出現的問題。
1. RS485芯片的標準
大部分接觸過RS485芯片的工程師朋友們都能夠了解到其標準的參數：傳輸方式為差分 ;傳輸介質為雙絞線 ;標準節點數為32 ;最遠通信距離為1200m 共模電壓最大、最小值：+12V;-7V ;差分輸入范圍為-7V～+12V ;接收器輸入靈敏度為±200mV ;接收器輸入阻抗為≥12kΩ 。由于RS485相較于RS232更為易于使用，因此在選擇總線的時候更多人會選擇RS485來完成數據的最終轉換與傳輸，因此這也是RS485芯片在各種通信設備中使用最為廣泛的原因。
2. RS485類型
針對不同的應用，RS485的類別也有所區分。從通信方式上來說RS-485接口在連接時可形成半雙工和全雙工兩種通信方式。
(1) 半雙工通信芯片型號為：SN75176、SN75276、SN75LBC184、MAX485、MAX 1487、MAX3082、MAX1483

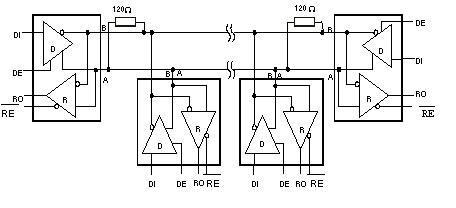

半雙工通信芯片示意圖
